- Visto: 4315
El proyecto consiste en el dibujo completo de partes, ensamble y planos de taller de piezas y conjunto. Los planos de este proyecto de dibujo se encuentran en el texto titulado Dibujo Industrial: Conjuntos y Despieces, cuyos autores son José M. Auria Apilluelo, Pedro Ibáñez Carabantes y Pedro Ubieto Artur. El texto pertenece a la editorial Paraninfo (Thomson Learning). El proyecto de dibujo inicia en la página 45 del texto.

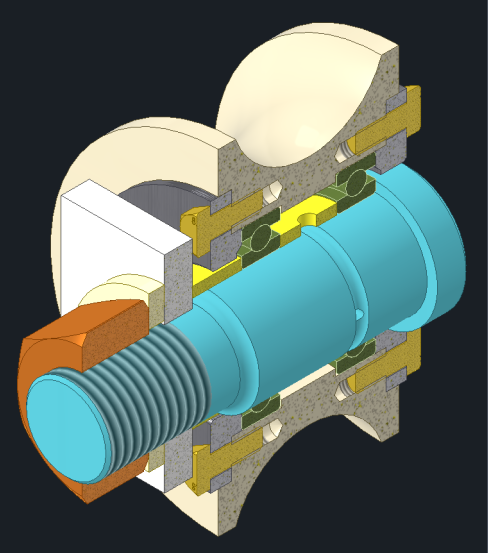

Proyecto Rueda Carro de Corte: Video 6 de 7: Ensamble | Tutorial Inventor 2022
En este tutorial se presenta el ensamble de las partes dibujadas y descargadas del catálogo online de mcmaster.com. Se trata del video 6 de 7 de la serie de videos tutoriales para el dibujo completo de las partes y un plano del conjunto del proyecto Rueda de carro de corte que está contenido en el texto de dibujo técnico Dibujo Industrial: Conjuntos y despieces de los autores Auria, Ibáñez y Ubieto, editorial paraninfo, Thomson Learning, 2000. En el video se realiza el ensamble empleando los comandos para crear restricciones Insertar (Insert), Coincidir (mate) y Angular. Se emplean también comandos para crear secciones medias del ensamble.
Descargar piezas y ensamble en formato .ipt y .iam + .step [Sólo suscriptores] : Todas las piezas y ensamble para descargar
Descarga de partes estándar en Inventor | Tornillos, tuercas, arandelas, rodamientos | Video 5 de 7
En el presente video se descargan varias partes estándar desde el catálogo online de McMaster-Carr (mcmaster.com). Las demás partes que conforman el proyecto de dibujo han sido realizadas en videos anteriores. Las partes que se descargan en este video son:
- Tornillo de cabeza hexagonal. DIN 931. M8x20 - mg 8.8.
- Engrasador c/ plana. UNE 26030. 10MB.
- Arandela plana. DIN 125. Diámetro 33 mm.
- Tuerca de cabeza hexagonal. DIN 934. M33 - m8.
- Rodamiento rígido de bolas. DIN 625. 6008 (40x68x15).
Descargar piezas y ensamble en formato .ipt y .iam + .step [Sólo suscriptores] : Todas las piezas y ensamble para descargar
Extrusión | Anillo separador y anillo de engrase | Video 4 de 7 | Inventor 2022
Se dibujarán dos piezas llamadas Anillo separados y Anillo de engrase. Pertenecen al proyecto de dibujo del conjunto "Rueda carro de corte". Este proyecto de dibujo se encuentra en el texto "Dibujo Industrial - Conjuntos y despieces" de los autores Auria, Ibáñez y Ubieto, editorial Paraninfo.
El primer dibujo es una extrusión sencilla usando el comando Extrusión. Se crean en un boceto dos circunferencias y se extruye el área entre las dos circunferencias.
En el segundo dibujo se dibujo un cilindro muy similar al anterior, pero luego se dibuja un boceto sobre un plano que corta la pieza por la mitad, para luego proyectar dicha área como un corte y crear un agujero sobre el cilindro.
Descargar piezas y ensamble en formato .ipt y .iam + .step [Sólo suscriptores] : Todas las piezas y ensamble para descargar
Comandos Revolución y Patrón Circular (circular pattern) | Tapeta | Video 3 de 7 | Inventor 2022
Se dibujará la pieza denominada Tapeta. Pertenece al proyecto de dibujo del conjunto "Rueda carro de corte". Este proyecto de dibujo se encuentra en el texto "Dibujo Industrial - Conjuntos y despieces" de los autores Auria, Ibáñez y Ubieto, editorial Paraninfo.
El dibujo de la parte consiste en la elaboración de un boceto con líneas cuyos extremos deben coincidir, es decir, en el dibujo de un área cerrada para poder ejecutar la operación de extrusión circular o revolución (revolve). Se ejecuta el comando revolución y posteriormente se dibuja una circunferencia para luego extruirla y generar un agujero. El agujero (la operación) se copia alrededor del centro y con ello se logra terminar el patrón circular para cuatro agujeros.
Finalmente, se ejecuta una operación de chaflán y así se termina la parte.
Descargar piezas y ensamble en formato .ipt y .iam + .step [Sólo suscriptores] : Todas las piezas y ensamble para descargar
La forma más fácil de dibujar un eje | Proyecto: rueda carro corte | Video 2 de 7 | Inventor 2022
En este tutorial les enseño la que para mí es la mejor forma de dibujar un eje en Inventor 2022. Se trata de usar el acelerador de diseño en el entorno de Ensamble, pestaña Diseño. Allí tenemos el comando Eje (Shaft) y una aplicación para dibujo paramétrico optimizada para acelerar el dibujo de ejes. La aplicación permite agregar secciones consecutivas y editarlas para agregar detalles como roscas, agujeros, ranuras, chaveteros, entre otros.
Este ejercicio de dibujo hace parte de una serie de videos mediante los cuales ejecutaremos un proyecto completo de dibujo CAD con piezas, ensamble y planos. El dibujo que tomamos como referencia es el plano titulado EJE perteneciente al conjunto RUEDA CARRO CORTE. Se extrajo del texto titulado Dibujo Industrial: conjuntos y despieces, cuyos autores son José Auria, Pedro Ibáñez y Pedro Ubieto, editorial Paraninfo (Thomson Learning), Magallanes, Madrid, España, año 2000.
Descargar pieza en formato STEP [Sólo suscriptores] : Piezas CAD para descargar
Rueda de carro | Proyecto: Rueda Carro Corte | Video 1 de 7 | Inventor 2022
En el presente video se realizar el dibujo de la pieza denominada Rueda de Carro, la cual pertenece al conjunto Rueda carro de corte. El proyecto consiste en el dibujo de todas las piezas, el ensamble de las partes y la elaboración de los dibujos de taller de detalle y ensamble.
La fuente de donde se ha tomado el proyecto es la página 45 del texto Dibujo Industrial: conjuntos y despieces, cuyos autores son José M. Auria Apilluelo, Pedro Ibáñez Carabantes y Pedro Ubieto Artur, editorial Paraninfo (Thomson Learning), 2000, Madrid, España.
Para el dibujo de la parte se emplean varios comandos:
- Start 2D Sketch: dibujar boceto 2D.
- Rectangle: para dibujar rectángulos usando ancho y alto.
- Dimension: restricción numérica con valor de longitud o ángulo.
- Vertical constraint: alinea dos puntos sobre la misma línea vertical.
- Horizontal constraint: alinea dos puntos sobre la misma línea horizontal.
- Revolve: crea una extrusión proyectando un área cerrada alrededor de un eje.
- Hole: crea un agujero (roscado en este caso). - Line: comando para crear líneas rectas.
- Point: comando para dibujar un punto. - Circular pattern: permite dibujar copias de operaciones alrededor de un eje.
- Mirror: permite crear copias simétricas de operaciones.
- Half section view: crea una sección ficticia de la pieza. Útil para ver el interior de una parte.
Descargar pieza en formato STEP [Sólo suscriptores] : Piezas CAD para descargar
Escribir comentario (0 Comentarios)
- Visto: 12165
Tutorial Autodesk Inventor 2020: Animación del despiece y plano explosionado de un ensamble
Se realiza el despiece de un ensamble usando el tipo de archivo para presentaciones .ipn. Una vez realizado el despiece se muestra cómo es posible animarlo simplemente con un clic en el botón play. Posteriormente, luego de crear una imagen de la vista explosionada del ensamble, se crea una vista en un plano, se obtiene una lista de partes automática con cantidades y títulos de cada parte. Los consecutivos de cada parte coinciden con los números en los globos (Ballon) que se usan para indicar las diferentes piezas y su correspondencia entre el dibujo y los items de la lista de partes.
Archivo comprimido .zip con partes y ensamble: Rail_Shear_Test_Fixture_colored_assembly.zip
Escribir comentario (0 Comentarios)- Visto: 8689
Tutorial Inventor 2017: simulación dinámica de caladora (reciprocating saw)
En el siguiente video se explora el entorno de simulación de movimiento del Autodesk Inventor Professional. Los archivos para realizar la práctica de simulación dinámica se pueden hallar en el siguiente enlace:
- Archivos para práctica de tutorial: Dynamic-Simulation-1and2.zip
Tutorial Inventor Professional 2020: Animación de "Motor" de Combustión
Se realiza la animación en entorno de Simulación Dinámica de Autodesk Inventor Professional 2020. El ensamble y las restricciones a partir de los cuales se realiza la animación se halla realizado en otro de los videos del canal y tiene por título "Tutorial Inventor 2020: Ensamble de "motor"".
Este tutorial para realizar la animación del "motor" se deriva del tutorial del ensamble del motor, por lo cual no se suministran archivos para realizar solo la animación. Es necesario realizar primero el tutorial de ensamble para poder continuar con este tutorial.
Tutorial Inventor 2017: simulación dinámica (animación) de reductor de velocidad de engranes
En esta oportunidad realizaré una simulación de movimiento de algunos elementos móviles de un reductor de velocidad de engranes con ángulo de hélice de 12 grados. Los ejes y los rodamientos también tendrán movimiento. Es posible realizar el mismo ejercicio que se observa en el video descargando el archivo con el ensamble a través del siguiente enlace:
- Archivo para práctica de tutorial: Ensamble-reductor-sin-engranes-V2022.zip
Tutorial Inventor 2017: Simulación dinámica de poleas sincrónicas o de tiempo
En este tutorial se ilustra la forma como es posible animar un conjunto de poleas (la correa no se anima en esta oportunidad) de tiempo (algunas personas no hacen diferencia entre las poleas de tiempo y sincrónicas). El paso clave para la animación de poleas generadas automáticamente por Inventor empleado el acelerador de diseño es hacer el conjunto de poleas y correas FLEXIBLE (clic derecho - Flexible). Posteriormente, es necesario crear una unión tipo BELT. Los archivos para realizar la práctica de animación del sistema de poleas pueden ser descargados del siguiente vínculo:
Animacion-reductor-de-velocidad-Final.zip
Escribir comentario (0 Comentarios)- Visto: 7571
Tutorial Inventor 2022: Animación con explosionado | Lo más básico | Simulación Dinámica & Studio
En este video-tutorial se realiza el ensamble de tres piezas de un mecanismo tipo motor de combustión usando restricciones de tipo coincidir e insertar. Se usa el entorno de Simulación Dinámica para dar velocidad de 45°/segundo a una rueda durante dos vueltas. Se generan 1600 imágenes de animación al animar una "joint" de tipo rotacional. Estas imágenes se pasan al entorno Studio, donde se configuran luces y se usa la línea de tiempo de Studio para animar la línea de tiempo del entorno Simulación Dinámica. Se realiza una aceleración y des-aceleración del movimiento, posteriormente un despiece y re-ensamble de las partes para luego terminar con una nueva aceleración y des-aceleración del movimiento. Se realiza, simultáneamente, un movimiento de cámara.
Los archivos de las piezas se pueden descargar en formato Inventor 2022 o .step aquí: Motor_1_cilindro.zip
Tutorial Inventor 2020: Animar parámetros en Studio para deformar un sólido | AMBU en un respirador
En este video se realiza la animación del cambio de forma de un AMBU que pertenece a un respirador artificial dibujado y animado en un video anterior. Para animar el sólido que es el AMBU se usan splines y se definen parámetros con valores variables. Estos parámetros son luego animados usando el entorno Studio de Inventor, logrando una animación del cambio de forma de este objeto elástico que normalmente está lleno de aire y que se emplea para proporcionar ventilación mecánica a personas en estado crítico. Si desea practicar usando la misma pieza la puede descargar de la sección:
https://www.thefinitelement.com/index.php/ensamble-usando-restricciones-constrains
Tutorial Inventor 2020: animación de ventilador de emergencia con Inventor Studio
En este video se realiza la animación de un ensamble que consiste en un dibujo inspirado en el ventilador de emergencia desarrollado por el Instituto Tecnológico de Massachusetts (MIT) en el marco del proyecto "Emergency ventilator (E-Vent)", el cual es una de las soluciones para enfrentar la pandemia del Covid-19. Esta animación hace parte de un curso para la docencia de la ingeniería orientado a estudiantes de Ingeniería Mecatrónica. Para la animación se utiliza el entorno Studio de Autodesk Inventor 2020. El presente video es complementario a un tutorial de ensamble, donde se realizan los pasos previos a la animación. El tutorial de ensamble mencionado y las partes para realizarlo pueden ser consultados en los siguientes enlaces:
Enlace al video del ensamble: https://youtu.be/F399KYpn3I4
Página de ensamble de este sitio web para buscar las partes (busque la imagen del ventilador para ubicar el vínculo más fácilmente): http://thefinitelement.com/index.php/ensamble-usando-restricciones-constrains
Tutorial Inventor Professional 2020: Studio - Presentación de animación en video
Se toma un archivo animado usando el entorno de Simulación Dinámica de Autodesk Inventor Professional 2020 y se lleva al entorno Studio de Inventor. Se da movimiento a la máquina y se crea una cámara. Luego esta cámara se anima para "filmar" la máquina en movimiento durante los 14 segundos en que transcurre el video.
Descargar archivos para realizar el tutorial: Archivos_BancoDP_Animado.zip
Escribir comentario (0 Comentarios)- Visto: 5567
McMaster-Carr: el super catálogo de partes CAD para Inventor y Fusion 360
Este video muestra cómo obtener partes del super catálogo de McMaster-Carr, el cual contiene miles de partes digitales disponibles de manera gratuita para descargar en formatos compatibles con la mayoría de programas CAD del mercado. En el video muestro cómo acceder a las partes del catálogo, qué formato de archivo seleccionar (para Inventor y Fusion 360 uso el STEP) y cómo descargar la parte. Posteriormente uso Inventor para abrir la parte. En este punto es posible guardar la parte en formato .ipt de Inventor para ser usada a discreción.
Luego de mostrar el uso del catálogo también muestro el catálogo interno de partes de Inventor al cual se puede acceder desde el entorno Ensamble.
Tutorial Inventor 2017: Insertar anillos de retención para ejes y rodamientos
Se usarán las librerías de partes estándar de Inventor para seleccionar anillos de retención para completar el ensamble de un reductor de velocidad de acuerdo al diámetro del eje y a las dimensiones de la ranura.
Escribir comentario (0 Comentarios)
