En esta sección hallará talleres, videos y un formato para dibujo para que aprenda a dibujar isométricos mediante la interpretación de vistas ortogonales. Visualice o descargue el archivo con un resumen de teoría: Resumen_Interpretación_de_vistas_y_dibujo_de_isometricos.pdf
Formato de malla de puntos para dibujo de isométricos

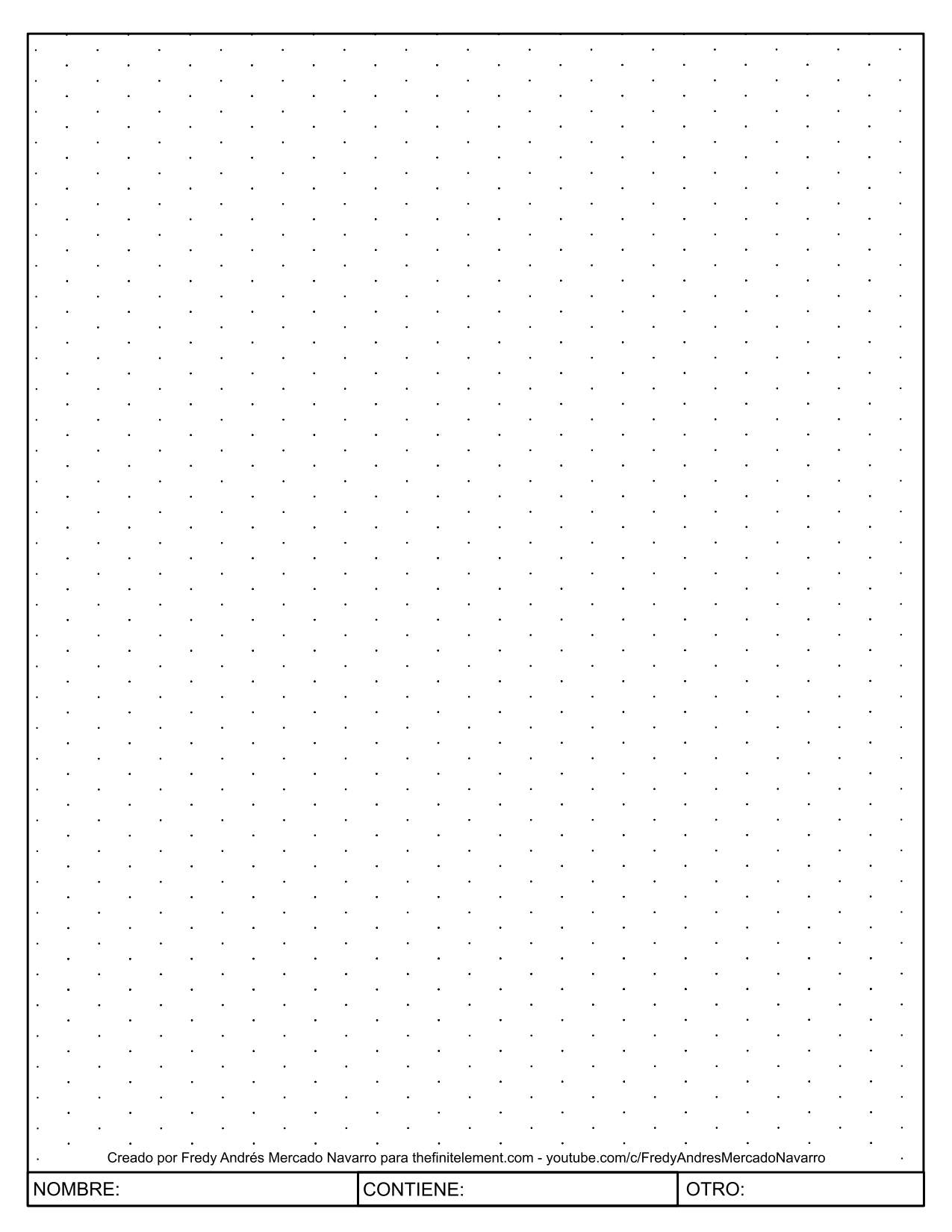

Pongo a su disposición un formato de puntos para dibujo de isométricos en tamaño carta (letter 8.5 in x 11 in). El formato consiste de una malla de puntos dispuestos orientados en ángulos de 30° con respecto a una línea horizontal. También se puede considerar como una malla de triángulos isósceles definidos por dichos puntos.
Descargue el formato aquí: Hoja_puntos_isometricos.pdf
Talleres de interpretación de vistas y dibujo de isométricos
Los archivos siguientes contienen conjuntos de vistas ortogonales para ser usadas como ejercicios de interpretación de vistas para dibujo de isométricos. Las vistas están dispuestas de acuerdo al sistema de representación de tercer ángulo diedro o tercer cuadrante.
Los primeros cinco archivos son cortesía de los autores, los señores profesores Sigifredo Gonzales Londoño (q.e.p.d.) y Fernell Páez Téllez. Para ellos todo el crédito de la elaboración de estos documentos.
Taller 1

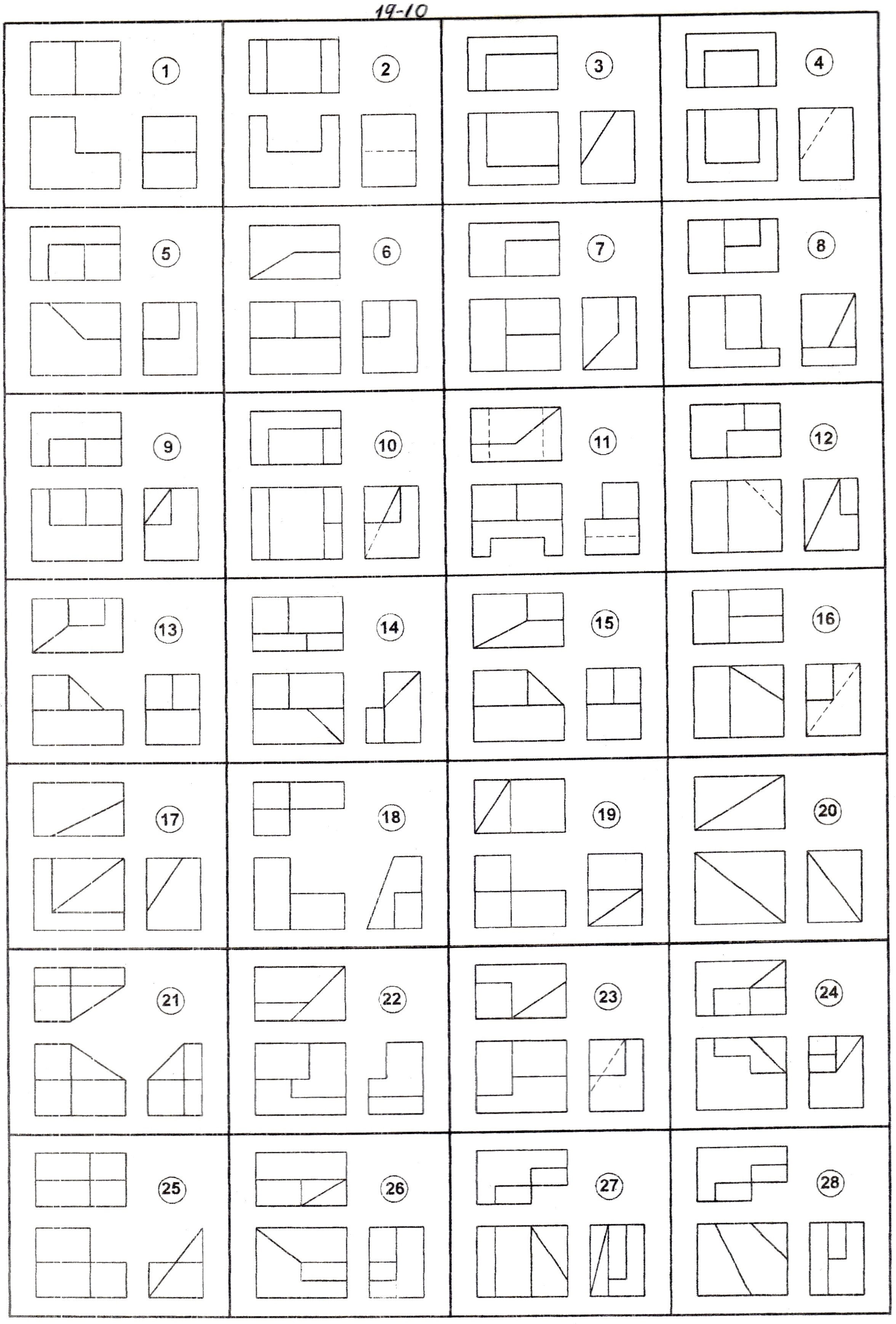

Dificultad: baja-media | Página 19-10 | Figuras 1 a 28.
Dimensiones (Ancho x Alto x Profundo): 5 ó 6 x 4 x 3.
Solución [Sólo suscriptores] : Solución taller de isométricos 19-10 - Dificultad baja-media
Taller 2

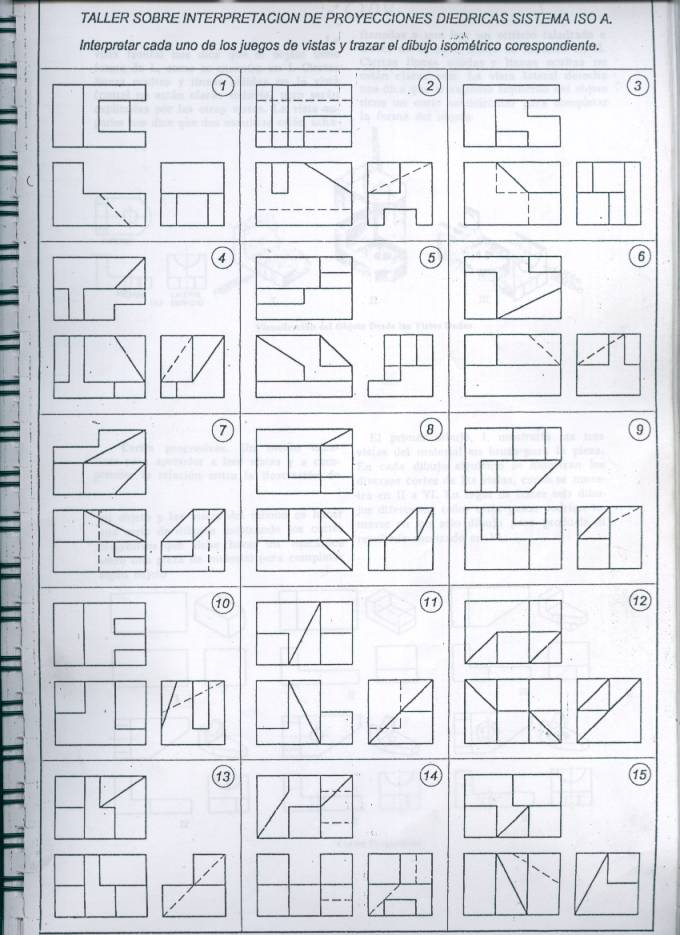

Dificultad: media | Página: 19-30 | Figuras 1 a 15.
Dimensiones (Ancho x Alto x Profundo): 6 x 4 x 4.
Solución [Sólo suscriptores] : Solución taller de isométricos 19-30 - Dificultad media
Taller 3

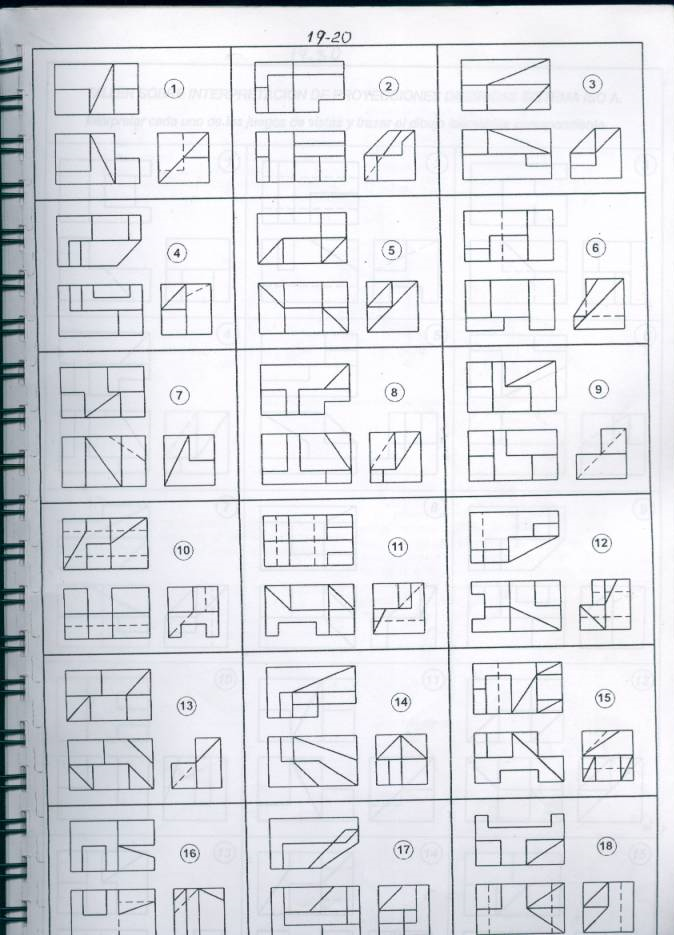

Dificultad: media-alta | Página: 19-20 | Figuras 1 a 18.
Dimensiones (Ancho x Alto x Profundo): 7 x 4 x 4.
Solución [Sólo suscriptores] : Solución taller de isométricos 19-20 - Dificultad media-alta
Taller 4

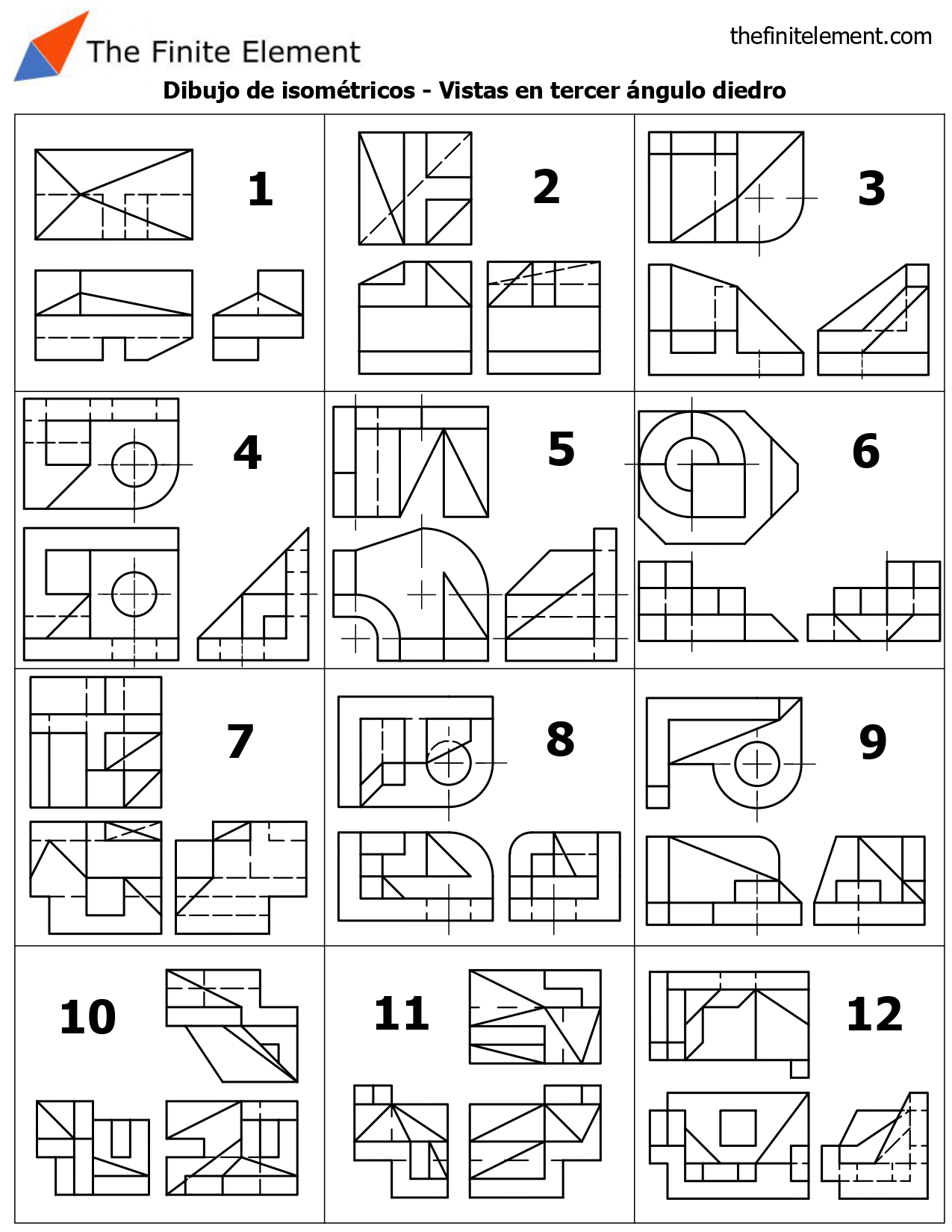

Dificultad: alta | Página: no aplica | Figuras 1 a 12.
Dimensiones (Ancho x Alto x Profundo): variables.
Solución y taller en pdf [Sólo suscriptores] : Solución taller dibujo de isométricos - Dificultad alta
Ejercicios resueltos - Vistas en tercer ángulo - Dificultad baja
